三葉羅茨鼓風機結構尺寸圖(皮帶傳動型)

文章出處：三葉羅茨風機尺寸圖責任編輯：查看手機網址

掃一掃!

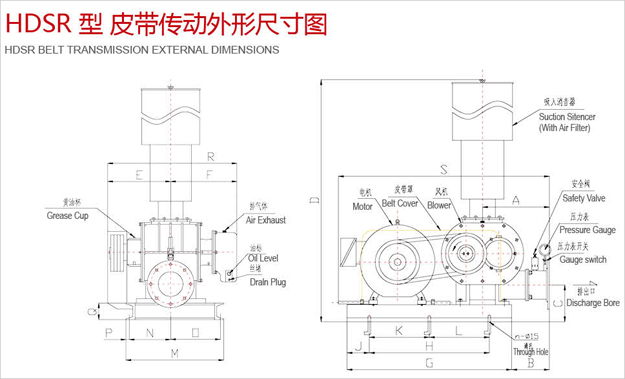

三葉羅茨鼓風機結構尺寸圖(皮帶傳動型)

掃一掃!

人氣：-發表時間：2018-01-17 09:12【大中小】

三葉羅茨鼓風機尺寸圖有很多，華東風機從三葉羅茨風機皮帶傳動型，開始給大家進行整理，這些數據，全部來源于，華東風機選型樣本，僅用于華東風機產品參考使用，不適用于其他品牌產品，但可以做參考使用。三葉羅茨鼓風機


型號	口徑	A	B	C	D	E	F	G	H	J	K
HDSR-50	50A	270	170	120	790	200	190	560	410	75	-
HDSR-65	65A	270	170	130	900	220	210	600	450	75	—
HDSR-80	80A	305	195	150	1170	220	220	650	500	75	-
HDSR-100	100A	305	195	160	1240	280	260	730	580	75	-
HDSR-125	125A	345	200	190	1410	290	270	860	700	80	-
HDSR-150	150A	390	220	215	1680	380	400	960	750	80	400
HDSR-175	150A	390	220	215	1680	480	500	1050	750	125	400
HDSR-200	200A	490	275	260	2060	500	520	1280	1000	HO	500
HDSR-250	250A	640	280	380	2660	690	590	1900	1500	200	750
HDSR-300	300A	695	335	395	2780	780	700	1900	1500	200	750
HDSR-350A	350A	695	335	395	2880	765	765	1900	1500	200	750
HDSR-350B	350B	695	335	395	2880	815	815	1900	1500	200	750

型號	口徑	L	M	N	0	P	Q	n—Φ	R	S	重量
HDSR-50	50A	—	300	115	155	15	80	4—Φ16	390	780	85
HDSR-65	65A	-	340	135	175	15	80	4一Φ16	430	820	98
HDSR-80	80A	-	360	125	205	15	80	4—Φ16	440	895	148
HDSR-100	100A	—	470	175	265	15	80	4—Φ16	540	975	190
HDSR-125	125A	-	470	170	270	15	100	4—Φ16	560	1110	280
HDSR-150	150A	350	590	250	300	20	100	6—Φ18	780	1230	470
HDSR-175	150A	350	770	350	380	20	100	6—Φ18	980	1320	600
HDSR-200	200A	500	755	355	360	20	120	6—Φ18	1020	1605	820
HDSR-250	250A	750	950	495	405	25	160	6—Φ18	1280	2230	1700
HDSR-300	300A	750	950	585	315	25	160	6—Φ18	1480	2285	2100
HDSR-350A	350A	750	1050	570	430	25	160	6—Φ18	1530	2285	2350
HDSR-350B	350B	750	1150	620	480	25	160	6—Φ18	1630	2285	2580
